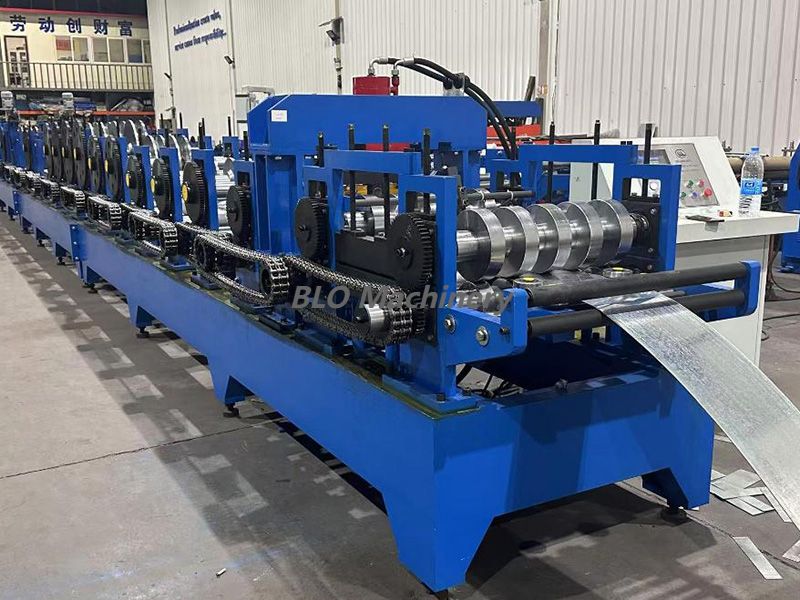

Профилегибочная машина Omega — это специализированное оборудование, используемое для производства металлических профилей постоянного поперечного сечения, в частности профилей формы Omega, обычно используемых в строительстве, кровельных и конструкционных работах. Эти машины оснащены различными механизмами для регулировки размера формируемых профилей, что обеспечивает универсальность и точность производства. Вот подробное объяснение того, как профилегибочная машина Omega может регулировать размер:
Система резьбового стержня и червячной передачи. Некоторые машины для профилирования рулонов используют систему, включающую резьбовые стержни и червячные передачи для регулировки ширины. Например, машина может включать в себя раздвижные рамы, соединенные с основанием, с резьбовыми отверстиями с обеих сторон. В эти отверстия установлены червячные валы с обратной резьбой. Когда шаговый двигатель приводит в движение червячную передачу (которая имеет два одинаковых сегмента спиральных зубьев), он вращает червячные валы. Благодаря обратной резьбе это вращение перемещает скользящие рамы симметрично внутрь или наружу, обеспечивая точную и бесступенчатую регулировку ширины формовочной машины.
Система шестерен и кулачков. Еще один механизм регулировки ширины включает в себя шестерни и кулачки. На основании вращаются синхронно две шестерни, каждая из которых соединена с кулачком. Кулачки контактируют с внутренними сторонами опорных пластин. Когда двигатель приводит в движение червячную передачу и червячный вал, вращая одну шестерню, другая шестерня следует за ней из-за зацепления. Затем кулачки толкают опорные пластины для перемещения по направляющим, изменяя расстояние между ними. Эта регулировка позволяет машине обрабатывать материалы различной ширины.
Конструкция эксцентрикового ролика: Валы роликов в некоторых машинах установлены эксцентрично. При приложении силы в направлении подачи материала зазор между верхними и нижними роликами увеличивается. Автоматический регулятор размера использует механизм реакции (например, блок сжатия), который создает постоянное давление для предотвращения нежелательных изменений зазора во время работы. Это позволяет роликам адаптироваться к изменениям толщины материала в рабочем диапазоне, не повреждая материал.
Регуляторы предварительной нагрузки: машины могут включать устройства предварительной нагрузки (например, гайки или болты) для установки минимального технологического зазора между роликами. Эта предварительная нагрузка гарантирует, что машина поддерживает базовый зазор, обеспечивая при этом динамическую регулировку во время работы с учетом изменений размера материала.
Трехточечная структура позиционирования: для формирования изогнутых профилей, таких как материалы типа «Омега», в машинах используется комбинация компонентов предварительного прессования, компонентов круговой регулировки и компонентов круговых поддерживающих роликов. Они образуют трехточечную структуру позиционирования, которая контролирует кривизну материала. Регулируя высоту верхнего вала ролика и компонентов поддерживающего ролика (с помощью винтовых механизмов), можно гибко контролировать радиус изгиба. Это особенно полезно для изготовления профилей большой кривизны за один проход.
Боковые направляющие механизмы. Чтобы обеспечить правильную подачу материала и постоянство кривизны, часто используются боковые направляющие ролики. Эти направляющие можно регулировать по бокам (через отверстия в форме талии), чтобы они соответствовали ширине профиля и сохраняли выравнивание во время изгиба.
Системы управления ПЛК: Современные профилегибочные машины Omega оснащены системами ПЛК, которые позволяют автоматически регулировать различные параметры. Операторы могут ввести желаемые размеры (ширину, толщину, кривизну), а ПЛК будет управлять двигателями (например, шаговыми двигателями или сервоприводами) для точной регулировки положения роликов, зазоров и других настроек. Эта автоматизация сокращает ручное вмешательство и обеспечивает согласованность.
Гидравлические или пневматические приводы. Некоторые машины используют гидравлические или пневматические системы для регулировки положения роликов. Эти системы обеспечивают высокую силу регулировки и часто интегрированы с датчиками обратной связи, обеспечивая точные и повторяемые изменения размера3.
Сменные ролики. Сами ролики часто изготавливаются взаимозаменяемыми или регулируемыми. Например, для формирования определенных профилей используются V-образные ролики с соответствующими канавками. Заменяя ролики или регулируя их положение (с помощью осей и подшипниковых блоков), машина может производить профили Omega6 различных размеров и форм6.
Регулировка с помощью винтов. В некоторых машинах валы верхних роликов и компоненты опорных роликов установлены на ползунках, которые можно перемещать вертикально с помощью регулировочных винтов. Это позволяет точно настроить зазор между роликами в соответствии с толщиной материала и желаемым размером профиля.
Подпружиненные опорные пластины: для обеспечения устойчивости во время регулировки ширины в некоторых машинах используются подпружиненные опорные пластины. Пружины, соединенные между опорными пластинами, обеспечивают натяжение, удерживая их в надежном положении и обеспечивая гибкость регулировки.
Направляющие и направляющие. Опорные пластины часто монтируются на направляющих (например, линейных направляющих), чтобы обеспечить плавное и стабильное движение во время регулировки. Это предотвращает перекос и обеспечивает постоянство размеров профиля4.
Ручное и моторизованное управление. Машины могут иметь как ручное, так и моторизованное управление. Например, маховики можно использовать для ручной регулировки винтовых механизмов для точной настройки, а двигатели можно использовать для более масштабных программируемых регулировок.
Датчики и обратная связь. Современные машины оснащены датчиками для контроля толщины, ширины и кривизны материала в режиме реального времени. Эти данные передаются обратно в ПЛК, который может выполнять динамические корректировки для поддержания точности на протяжении всего производственного процесса.
Профилегибочная машина Omega включает в себя несколько механизмов для регулировки ширины, толщины, кривизны и других размерных параметров. К ним относятся механические системы (например, червячные передачи, кулачки, эксцентриковые ролики), гидравлические/пневматические системы и автоматизированное управление ПЛК. Такая гибкость позволяет станку производить широкий диапазон размеров профилей с высокой точностью, что делает его пригодным для различных применений в строительстве и производстве.
