CNC katlama makinesi

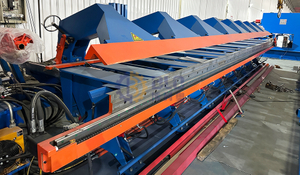

CNC Çift Yönlü Akıllı Katlama Makinesi

Panel kalınlığı parametresi

HAYIR.	Hammadde	Katlanır (sertleştirici kirişli)	Katlanır (sertleştirici kiriş olmadan)	Dilme
1	Düşük karbonlu çelik sac (300Mpa)	1,6 mm	1,0 mm	1,6 mm
2	Paslanmaz çelik sac	1,2 mm	1,0 mm	1,2 mm
3	Alüminyum levha	2,0 mm	1,0 mm	2,0 mm

BLO çift yönlü akıllı katlama makinesi, sac işleme endüstrisi için tasarlanmış özel bir ekipmandır. Bu ekipman, çelik yapılı binalarda mahya, korniş, kapı aralığı, pencere, lambirinin yanı sıra çeşitli kaplamaların ve köşe kaplamalarının bükülmesi ve işlenmesi için uygundur. Diğer endüstrilerdeki sacların katlanmasında da kullanılabilir. Bu makine aşağıdaki özelliklere sahiptir:

A Üst ve alt çift istasyonlu bükme modunu benimseyin.
B Senkronizasyon doğruluğunu artırmak için kelepçe ve üst ve alt kayar tabla, hidrolik silindir ve mekanik senkron mil mekanizması tarafından tahrik edilir.
C Çift pompalı değişken frekanslı hidrolik sistem, basınç dengelemeli, yük indüksiyonlu hidrolik sistem. Makinenin tamamı enerji tasarruflu ve verimlidir ve makine gücü 1KW'dan azdır.
D Konumlandırma, sıkıştırma, katlama, gevşetme vb. çalışma döngüsünü otomatik olarak tamamlayabilir ve ayrıca manuel olarak da çalışabilir.
E Arka kenetleme esnek çoklu servo kenetleme mekanizmasını benimser; paralel iş parçasını ve eşit olmayan genişlikteki iş parçasını katlayabilir. Benzersiz arka durdurma kelepçeleme menteşe mekanizmasına sahiptir ve itme, kelepçeleme ve aşırı aralık kelepçesi gibi üç çeşit teknolojiyi gerçekleştirebilir.
F Kendi geliştirdiği özel kontrol yazılımını kullanan çalışma arayüzü basit ve kullanımı kolaydır ve insan-makine diyalog programlamasını, iş izlemeyi, üretim planlama kontrolünü ve diğer işlevleri gerçekleştirebilir.
G Yüksek güçlü uzunlamasına kesme kafasıyla donatılmıştır ve her genişlikteki levhayı kesebilir ve dilme modu, hızlı programlamaya ve toplu dilimleyici gereksinimlerinin yerine getirilmesine olanak tanır.
H Üst çenenin konumu ince ve kalın plakaya ve katlama açısına göre otomatik olarak ayarlanabilmektedir.
I Çift menteşeli katlama ve döndürme mekanizmasını benimser ve kalın plakanın katlanmasına uyum sağlamak için katlama mekanizmasının sertliğini arttırır.
J Katlanır plaka kaydırma mekanizması otomatik yağlama sistemini benimser.
K Değiştirilebilir kelepçe kesici plaka, müşteri özelleştirmesini destekler.
L Ayrı sıkıştırma kolu sapması ileri ve geri ayarı.
M Kalın levhaların katlanması için sökülebilir katlanır takviye kirişi.
N 'adım' ve 'sürekli' mod seçimi ile.
O 2 tuş seçimli operatör ayak pedalları.
P Çok yönlü, yüksek hassasiyetli güvenlik koruma önlemleri, standart üç yönlü ışık perdesi ve sıkışmayı önleyen lazer koruması ile donatılmıştır.

CNC Katlama Makinesi Teknik Çözümü

CNC Katlama Makinesine Genel Bakış

Çok açılı CNC katlama makinesi, metal sac işleme endüstrisi için tasarlanmış özel bir ekipmandır. Çelik yapılı binalardaki mahyalar, saçaklar, kapı açıklıkları, pencereler, teraslar ve diğer kenarlar ile kenar kesme, köşe sarma gibi çeşitli bileşenlerin katlanması için uygundur. Diğer endüstrilerdeki metal sacların katlanmasında da kullanılabilir. Bu makine aşağıdaki özelliklere sahiptir:

1 Üst ve alt kelepçeler plakayı kelepçelemek için hidrolik olarak tahrik edilir; benzersiz paralelkenar menteşe mekanizması, plakayı bükmek için plakanın dönmesini sağlar ve kalıp kullanılmadan maksimum katlama açısı 125°'ye (iş parçasının minimum açısı 55°'dir) ulaşabilir ve kelepçe 180° kenar presleme için kullanılabilir.
2 Konumlandırma, kenetleme, katlama ve gevşemeden oluşan otomatik çalışma döngüsünü tamamlayabilir ve ayrıca manuel olarak da çalışabilir.
3 CNC sayısal kontrol sistemi, plakanın hassas konumlandırılmasını sağlamak için arka durdurma konumlandırma mekanizmasını kontrol eder.
4 Özel kontrol yazılımı, insan-bilgisayar diyaloğu programlama, işin gerçek zamanlı izlenmesi ve üretim planı kontrolünün işlevlerini gerçekleştirmek için kullanılır.
5 Basınç dengeleme ve yük algılamalı hidrolik sistem benimsenmiştir.
6 Yeni ve benzersiz yapının ve hafifliğin avantajlarına sahiptir.
7 Makine, plakayı herhangi bir genişlikte şeritlere bölebilen uzunlamasına bir kesme kafası ile donatılmıştır.

Ana Teknik Parametreler

1	Maksimum katlama kalınlığı4	1,2 mm çelik sac (akma dayanımı≤250MPa)
		2,0 mm yumuşak alüminyum levha
		0,8 mm paslanmaz çelik
2	Maksimum katlama uzunluğu	8000 mm
3	Maksimum katlama açısı	125°
4	Boğaz derinliği	800 mm
5	Dilme kalınlığı	1.0mm çelik sac (akma dayanımı≤250MPa)
6	Minimum katlama boyutu	10 mm (levha kalınlığı<1,2 mm)
6	Minimum katlama boyutu	20 mm (sac kalınlığı≥1,2 mm)
7	Döngü süresi	Maksimum katlama yaklaşık 12 saniye
8	Dilme hızı	yaklaşık 0,8 m/s
9	Net ağırlığı	5400kg
10	Genel boyutlar (U × G × Y)	9395×1742×1375mm

Özellik İşlev Açıklaması

Çok açılı CNC katlama makinesi, çelik yapı endüstrisi için çeşitli çeşitlerdeki parçaları, küçük partileri, ince plakaları ve uzun plakaları bükmek için geliştirilmiş ve benzersiz işlevlere sahip bir cihazdır.

1. Katlama yöntemi

Genel katlama makineleri, katlama açısını elde etmek amacıyla tabakayı katlamak için üst ve alt kalıpları kullanır. Kalıbın sınırlaması nedeniyle genellikle yalnızca 0~90°'lik bir açıyla (iş parçası açısı 180°~90°) bükülebilirler. Çok açılı katlama makinesi, tabakayı sıkıştırmak için hidrolik olarak tahrik edilen üst ve alt kelepçeleri ve levhayı bükmek üzere levhanın döndürülmesini sağlamak için benzersiz bir paralelkenar menteşe mekanizmasını kullanır. Yeni katlama yönteminin benimsenmesi, makinenin işleme aralığını genişletir ve kalıplar kullanılmadan 0~125° (iş parçası açısı 180°~55°) herhangi bir açıda katlama elde edilebilir ve 180° katlama gerçekleştirmek için üst ve alt kelepçeler kullanılabilir.

2. Özel kontrol sistemi ve uygulama yazılımı

Çok açılı CNC katlama makinesi, operatör için insan-makine diyaloğu arayüzü sağlayan gelişmiş bir CNC kontrol sistemini benimser. Programlama sırasında iş parçasının şekline göre her bir tarafın uzunluğunu ve açısını girmeniz ve bükme sırasını belirtmeniz yeterlidir. Yazılım, bükme noktasından konumlandırma noktasına kadar olan mesafeyi otomatik olarak hesaplayacak ve herhangi bir manuel hesaplamaya gerek kalmadan arka durdurma cihazının yerinde olup olmadığını kontrol edecektir. Sistem çalışma durumunun dinamik izlenmesini gerçekleştirebilir. Operatör, makinenin çalışma durumunu sezgisel olarak gözlemleyebilir ve makinenin güvenli ve doğru şekilde çalıştırılmasını kolaylaştırmak için ilgili talimatları verebilir. Sistemin üretim planlama fonksiyonu bulunmaktadır. Operatör önceden bir üretim planı hazırlayabilir ve makine bunu plana göre parça parça tamamlayacaktır. Bu sistemin kullanılması, makinenin üretim otomasyon seviyesini ve üretim verimliliğini artırdı.

3. Makine güvenliği özellikleri

Çok açılı bükme makinesi benzersiz güvenlik ve acil durum işleme cihazlarına sahiptir.
A. İki konumlu darbeli kelepçeleme kelepçesi: Kelepçeyi aşağı bastırmak için ayak pedalı ve kumanda kolu aynı anda kullanılmalıdır. Hareketi durdurmak için kelepçe basma işlemi sırasında ayak pedalını bırakın veya kelepçeyi çalıştırın. Kelepçe tüm kelepçeleme strokundan yaklaşık 12 mm uzakta olduğunda kelepçe duracaktır. Ayak pedalı ve kumanda kolu bırakılmalı ve ardından tekrar basılmalıdır.
B. Acil durdurma pedalını serbest bırakma işlevi. Makinenin önünde, operatörün kolayca dokunabileceği, makine boyunca uzanan bir pedal bulunmaktadır. Yavaş yavaş ilerleme veya otomatik durumdan bağımsız olarak, ayak pedalına dokunulduğunda üst kelepçe hemen önce 50 mm yükselecektir. 3 saniyeden fazla dokunulması halinde hidrolik istasyon da kapatılacaktır.
