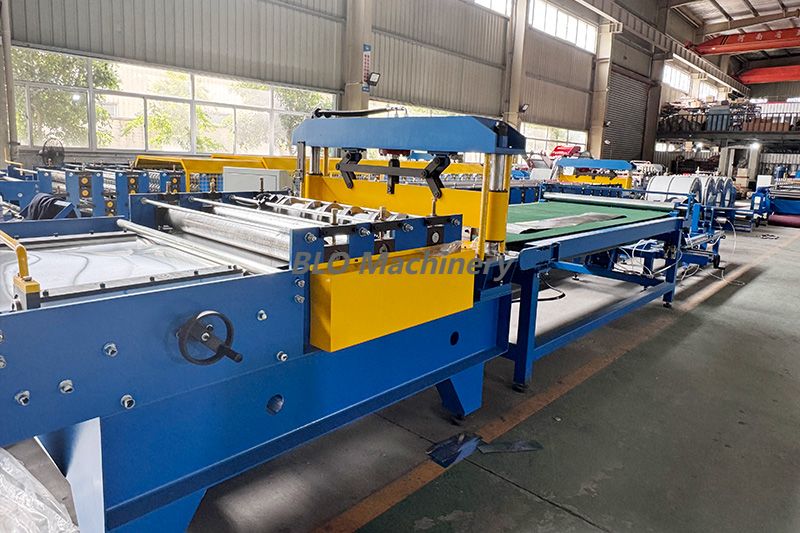

إن خط إنتاج قطع وقص الأشرطة المعدنية المدمج هو نظام متكامل وموفر للمساحة مصمم لمعالجة الملفات الكبيرة من المعدن إلى شرائح دقيقة ومسطحة بأطوال محددة مسبقًا. يجمع هذا الخط الآلي بين العديد من الوظائف الرئيسية - الفك، والتسوية، والتوجيه، والتغذية، والقطع - في سير عمل واحد مستمر. لقد تم تصميمها لتحقيق الكفاءة العالية والدقة والحد الأدنى من هدر المواد، مما يجعلها مثالية لتغذية مكابس الختم أو تقطيع الخطوط أو لإنتاج الفراغات المعدنية الجاهزة للاستخدام.
يقوم خط الإنتاج بالعمليات التالية بشكل تسلسلي:
1. آلة التفكيك (Uncoiler):
هذه هي نقطة البداية للخط. إنه حامل بمحرك يحمل الملف الرئيسي الثقيل من المعدن. إنه يدور بطريقة محكومة لدفع الشريط المعدني، مما يوفر شدًا ثابتًا ويغذي المراحل اللاحقة.
2. وحدة التوجيه والتغذية:
تتكون هذه الوحدة من نظامين فرعيين مهمين:
التوجيه (توجيه الحافة): نظام قائم على المستشعر يقوم بمراقبة وتصحيح الوضع الجانبي للشريط المتحرك بشكل مستمر. وهذا يضمن انتقال المواد في مسار مستقيم تمامًا، وهو أمر بالغ الأهمية لدقة القطع ومنع تلف المواد.
التغذية (التغذية باللفافة القرصية): مجموعة من البكرات الآلية التي تمسك الشريط المعدني وتدفعه/تسحبه عبر آلة التسوية بدقة عالية. طول التغذية قابل للبرمجة لتحديد الطول النهائي لكل قطعة مقطوعة.
3. التسوية (تسوية المواد):

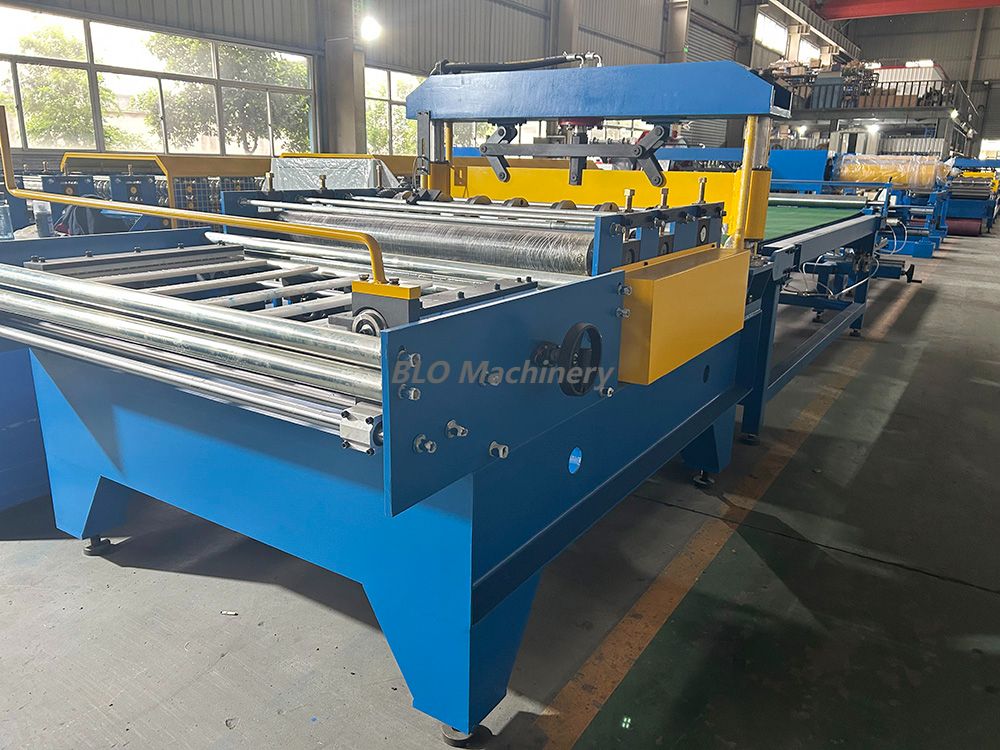

يمر الشريط المعدني من خلال آلة التسوية (أو المسطحة). تحتوي هذه الوحدة على مجموعات متعددة من اللفات ذات القطر الصغير، مرتبة بنمط أوفست. عندما يتم سحب الشريط من خلال هذه اللفات، فإنه يتم ثنيه في اتجاهات متناوبة، مما يزيل بشكل فعال أي مجموعة لفائف أو قوس ونشاب أو ضغوط داخلية أخرى. والنتيجة هي قطعة معدنية مسطحة ومستقيمة تمامًا.
4. القطع للتجريد (الحز):
(ملاحظة: المصطلح 'القطع إلى الشريط' غالبًا ما يتضمن عملية قطع لإنشاء شرائح متعددة أضيق من ملف عريض. إذا كان خطك يفعل ذلك، فالوصف موجود أدناه. وإذا كان القطع للطول فقط، فيمكن حذف هذا القسم.)
يتم استخدام آلة الحز هنا. وهي تتألف من عريشتين تحملان أزواجًا من السكاكين الفولاذية الصلبة الدائرية. يتم شق الملف العريض طوليًا إلى شرائح متعددة أضيق وفقًا للعرض المطلوب. يتم تباعد القطع لتتناسب مع أبعاد الشريط المطلوبة.
5. القص (القطع حسب الطول):
هذه هي المرحلة النهائية. يتم تغذية الشريط المسطح الآن (والمحتمل أن يكون مشقوقًا) إلى مقص طائر دقيق أو مقصلة. يتحرك هذا القص بشكل متزامن مع الشريط، ويقوم بعمل قطع نظيف ومصغر بالطول المبرمج، ثم يعود إلى موضع البداية. والنتيجة هي كومة من الفراغات المعدنية الجاهزة والمسطحة وذات الحجم الدقيق.
