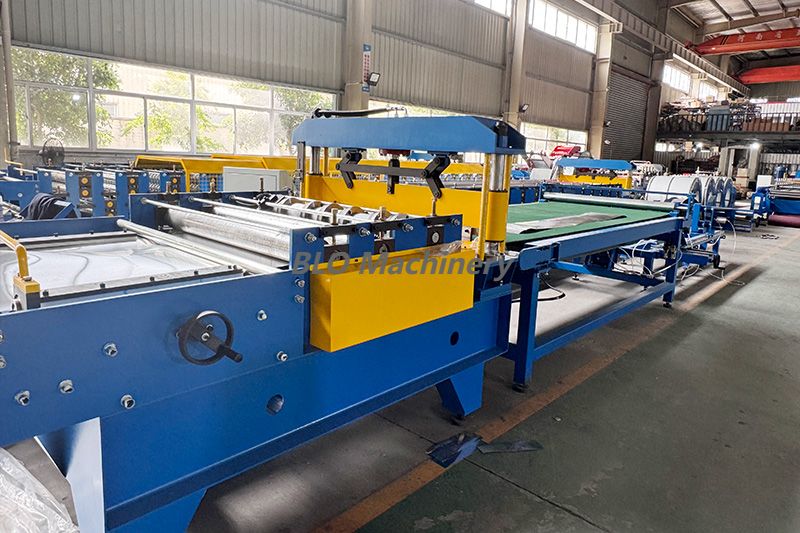

Uma linha de produção compacta de corte e cisalhamento de tiras de metal é um sistema integrado e com uso eficiente de espaço, projetado para processar grandes bobinas de metal em tiras planas e precisas de comprimentos predeterminados. Esta linha automatizada combina diversas funções importantes – desenrolar, endireitar, guiar, alimentar e cortar – em um fluxo de trabalho único e contínuo. Ele foi projetado para oferecer alta eficiência, precisão e mínimo desperdício de material, tornando-o ideal para alimentar prensas de estampagem, linhas de corte ou para produzir peças brutas de metal prontas para uso.
A linha de produção executa sequencialmente as seguintes operações:
1.Desbobinador (Desbobinador):
Este é o ponto de partida da linha. É um suporte motorizado que segura a pesada bobina mestre de metal. Ele gira de maneira controlada para distribuir a tira de metal, proporcionando tensão consistente e alimentando os estágios subsequentes.
2.Unidade de Orientação e Alimentação:
Esta unidade consiste em dois subsistemas críticos:
Guiding (Edge Guiding): Um sistema baseado em sensor que monitora e corrige continuamente a posição lateral da faixa em movimento. Isso garante que o material se desloque em um caminho perfeitamente reto, o que é crucial para a precisão do corte e para evitar danos ao material.
Alimentação (Pinch Roll Feed): Um conjunto de rolos motorizados que seguram a tira de metal e a empurram/puxam através da niveladora com alta precisão. O comprimento de alimentação é programável para determinar o comprimento final de cada peça cortada.
3. Nivelamento (Endireitamento de Material):
A tira metálica passa por uma Niveladora (ou Niveladora). Esta unidade contém vários conjuntos de rolos de pequeno diâmetro, dispostos em um padrão offset. À medida que a tira é puxada através desses rolos, ela é dobrada em direções alternadas, o que remove efetivamente qualquer conjunto de bobinas, besta ou outras tensões internas. O resultado é uma peça de metal perfeitamente plana e reta.
4.Corte em tira (corte):
(Observação: o termo 'cortar em tira' geralmente implica um processo de corte para criar várias tiras mais estreitas a partir de uma bobina larga. Se sua linha fizer isso, a descrição está abaixo. Se ela cortar apenas no comprimento certo, esta seção poderá ser omitida.)
Uma máquina de corte é usada aqui. Consiste em dois mandris que seguram pares de facas circulares de aço temperado. A bobina larga é cortada longitudinalmente em múltiplas tiras mais estreitas de acordo com as larguras exigidas. Os cortadores são espaçados para corresponder às dimensões desejadas da tira.
5. Cisalhamento (corte no comprimento):
Esta é a etapa final. A tira agora plana (e potencialmente cortada) é alimentada em uma tesoura voadora de precisão ou guilhotina. Esta tesoura se move sincronizadamente com a tira, faz um corte limpo e com minimização de rebarbas no comprimento programado e depois retorna à sua posição inicial. O resultado é uma pilha de peças metálicas acabadas, planas e de tamanho preciso.
