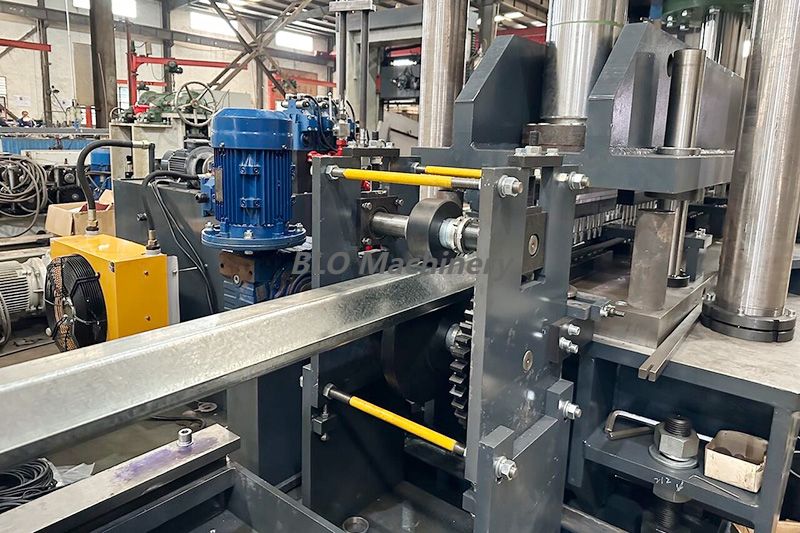

تصف آلة تشكيل لفة التثقيب والتصلب للصوامع وظيفتين رئيسيتين: إنشاء ملفات تعريف (تقوية) وإضافة ثقوب (تثقيب).
تقوية الصوامع: يشير هذا إلى المنتج النهائي - مقطع معدني، غالبًا ما يكون قناة على شكل أوميغا، يستخدم لتعزيز جدران الصوامع الكبيرة. توفر هذه المقويات الدعم الهيكلي والاستقرار لقذيفة الصومعة.
تشكيل اللف: هذه هي العملية الأساسية لتشكيل المعدن. يتم تغذية ملف من الصفائح المعدنية من خلال سلسلة من الأسطوانات المقترنة (محطات الدرفلة). تعمل كل مجموعة من الأسطوانات على ثني المعدن تدريجيًا حتى يصل إلى شكل المقطع العرضي المطلوب، مثل شكل أوميغا للمقوي. هذه طريقة مستمرة وعالية الكفاءة لإنتاج مقاطع طويلة وموحدة.
التخريم: هذه وظيفة مساعدة مدمجة في خط الإنتاج. أثناء تشكيل الشريط المعدني، يقوم نظام التثقيب بإنشاء ثقوب أو فتحات أو شقوق دقيقة في المادة. بالنسبة لتقوية الصوامع، من المحتمل أن يتم استخدام هذه الثقوب للتجميع أو التثبيت أو احتياجات الخدمة الأخرى.
| الأيل | وظيفة |
الوصف |
1. التفكيك |
مواد الأعلاف |
يحمل ويفك الملف الكبير من الصفائح المعدنية |
2. دليل ومستوى |
تحضير المواد |
التأكد من أن الشريط المعدني مسطح ومستقيم قبل الدخول إلى قسم التشكيل |
3. محطات تشكيل اللف |
أشكال الملف الشخصي |
سلسلة من المحطات ذات بكرات تعمل على ثني المعدن تدريجيًا إلى الشكل النهائي |
4. وحدة اللكم |
يضيف الثقوب |
نظام متكامل يقوم بعمل ثقوب أو فتحات في التشكيل الجانبي في مواقع محددة أثناء الإنتاج |
5. نظام القطع |
تخفيضات على الطول |
يقطع الشكل الذي تم تشكيله بشكل مستمر إلى أطوال محددة مسبقًا، غالبًا دون إيقاف الخط |
6. نظام التحكم |
يدير العمليات |
يتحكم نظام PLC في جميع المعلمات مثل الأبعاد وطول القطع وأنماط التثقيب |
والميزة الرئيسية لهذا النهج المتكامل هي الكفاءة العالية . إنه يحول الملف المعدني المسطح إلى أدوات تقوية نهائية مثقوبة في عملية واحدة متواصلة، مما يقلل من المعالجة اليدوية ويزيد من سرعة الإنتاج واتساقه.
نطاق الملف الشخصي: يجب أن تكون الآلة قادرة على إنتاج الحجم والشكل المحددين للمادة التي تحتاجها.
مواصفات المواد: يجب أن تكون متوافقة مع نوع الفولاذ (المجلفن مثلاً) ودرجته وسمكه.
مستوى الأتمتة: تتراوح الخيارات من التحكم الأساسي إلى أنظمة PLC المتكاملة بالكامل لإجراء تغييرات سريعة بين مواصفات المنتج المختلفة.
