دليل إنتاج آلة قطع المعادن ذات اللفائف السميكة إلى الطول

تم تصميم آلات قطع اللفائف المعدنية السميكة لمعالجة اللفائف المعدنية الثقيلة (عادةً ما يتراوح سمكها من 3 مم إلى 20 مم +) إلى صفائح مسطحة أو فراغات ذات أطوال محددة. تُستخدم هذه الآلات على نطاق واسع في صناعات مثل البناء والسيارات وبناء السفن وتصنيع المعدات الثقيلة.

1. أنواع آلات قطع المعادن ذات اللفائف السميكة

أ. خط القطع الهيدروليكي للقص حسب الطول

- يستخدم مقصًا هيدروليكيًا للخدمة الشاقة لقطع الملفات السميكة (حتى 20 مم من الفولاذ).

- الأفضل لـ: الفولاذ الهيكلي، وألواح بناء السفن، والفراغات السميكة.

- الإيجابيات: قوة قطع عالية، متينة، صيانة منخفضة.

- السلبيات: أبطأ قليلاً من المقص الطائر، وقد يترك نتوءات طفيفة.

ب. آلة القطع الطائرة

- يقطع المعدن بينما لا يزال الشريط يتحرك (مثالي للإنتاج عالي السرعة).

- الأفضل لـ: ملفات متوسطة السُمك (3 مم - 12 مم).

- الإيجابيات: القطع المستمر، الكفاءة العالية.

- السلبيات: أقل دقة من أنظمة التوقف والقطع.

ج. خط القطع الدوار

- تستخدم شفرات دوارة للحصول على قطع أكثر سلاسة على المواد السميكة.

- الأفضل لـ: الفولاذ المقاوم للصدأ السميك والألومنيوم (حتى 16 مم).

- الإيجابيات: قطع نظيف، الحد الأدنى من التشويه.

- السلبيات: تآكل الشفرة بشكل أكبر، ويتطلب صيانة متكررة.

د. تكامل القطع بالبلازما/الليزر (للأشكال المخصصة)

- بعض الخطوط تدمج القطع بالبلازما أو الليزر بعد الفك للأشكال المعقدة.

- الأفضل لـ: الألواح الثقيلة التي تتطلب قطعًا محيطيًا.

---

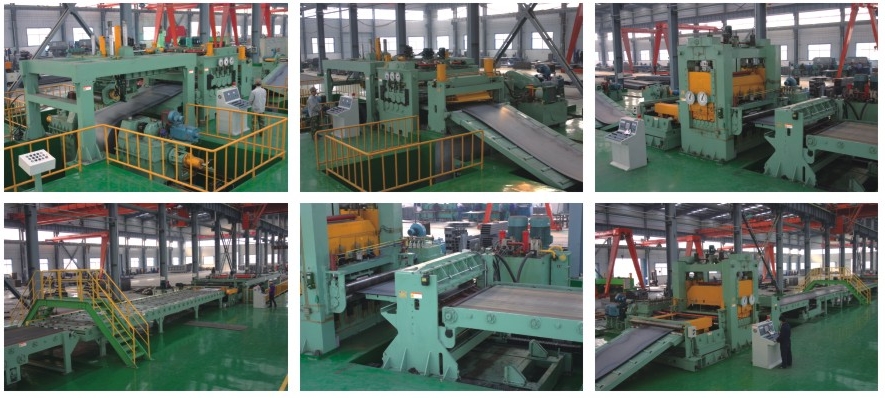

2. المكونات الرئيسية لخط قطع اللفائف السميكة

أداة فك اللفائف شديدة التحمل: تحمل وتغذي الملفات المعدنية السميكة (قد تشمل شياقًا آلية).

جهاز فرد/تسوية: يزيل انحناء الملف من خلال تسوية متعددة الأسطوانات.

نظام التغذية: بكرات دقيقة تعمل بمحرك مؤازر للتحكم الدقيق في الطول

وحدة القطع: القص الهيدروليكي أو القص الطائر أو القص الدوار.

طاولة التنفيذ والمكدس: يجمع الأوراق المقطوعة لمزيد من المعالجة.

---

3. عملية الإنتاج خطوة بخطوة

الخطوة 1: تحميل الملف وفك اللفائف

- تقوم الرافعة أو الرافعة الشوكية بتحميل الملف السميك على آلة فك اللفة.

- يتم تغذية الملف في جهاز التسوية للتسطيح.

الخطوة 2: الاستقامة والتسوية

- تعمل بكرات التسوية شديدة التحمل على إزالة الضغوط الداخلية وتضمن الاستواء.

الخطوة 3: التغذية والقياس

- يقوم نظام التغذية الذي يتم التحكم فيه مؤازرًا بسحب الشريط إلى الطول المطلوب.

- يقوم جهاز التشفير بقياس الطول الدقيق قبل القطع.

الخطوة 4: القطع (القص/البلازما/الليزر)

- القص الهيدروليكي (للقطع المستقيم) أو القص الطائر (للقطع المستمر).

- البديل: البلازما/الليزر للأشكال المخصصة.

الخطوة 5: التراص والإخراج

- يتم تكديس الأوراق المقطوعة تلقائيًا أو نقلها إلى العملية التالية.

---

4. التشطيب وما بعد المعالجة

أ. إزالة الأزيز (تنعيم الحواف)

- الطحن أو الحفظ لإزالة الحواف الحادة.

- الآلات المستخدمة: آلات إزالة الأزيز، آلات تدوير الحواف.

ب. المعالجة السطحية (إذا لزم الأمر)

- السفع الرملي، أو التحضير، أو الجلفنة لمقاومة التآكل.

ج. فحص الجودة

- التحقق من الأبعاد والتسطيح وجودة القطع.

- الأدوات: الفرجار، الماسحات الضوئية بالليزر، أجهزة اختبار الاستقامة.

د. التعبئة والتغليف والشحن

- يتم تغليف الصفائح المعدنية بغشاء واقي أو صناديق خشبية.

---

5. تطبيقات خطوط القطع حسب الطول للملف السميك

✔ البناء – العوارض الفولاذية والألواح الهيكلية.

✔ بناء السفن – ألواح الهيكل والحواجز.

✔ الآلات الثقيلة – أجزاء الحفارات، إطارات الضغط.

✔ قطاع الطاقة – مكونات توربينات الرياح وأوعية الضغط.

---

6. اختيار الآلة المناسبة

| العامل والاعتبار

| سمك المادة: القص الهيدروليكي (الأفضل لـ 6 مم - 20 مم)، القص الطائر (3 مم - 12 مم).

| سرعة القطع: القص الطائر (الأسرع)، الهيدروليكي (أبطأ ولكن أقوى).

| احتياجات الدقة :: القص الدوار (أنظف القطع)، الهيدروليكي (الأقوى).

| مستوى الأتمتة: خطوط مؤتمتة بالكامل للإنتاج بكميات كبيرة.

---

خاتمة

تعتبر آلة قطع اللفائف السميكة حسب الطول ضرورية لمعالجة المعادن الثقيلة بكفاءة. يعتمد الاختيار الصحيح على نوع المادة، والسمك، والدقة المطلوبة، وسرعة الإنتاج. تضمن مرحلة ما بعد المعالجة (إزالة الأزيز والفحص) الحصول على مخرجات عالية الجودة للتطبيقات الصناعية.
