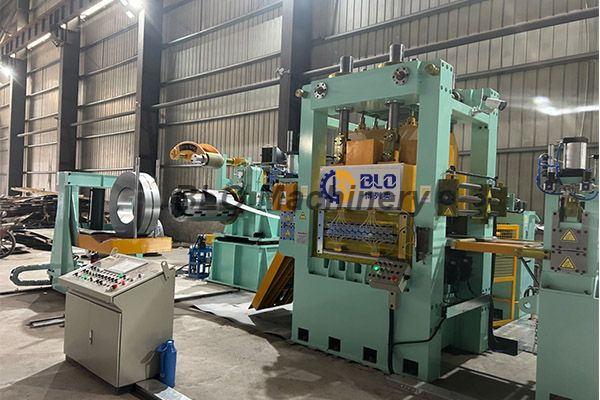

Ligne de machines de cisailles volantes à grande vitesse à bande étroite

Résumé

1. spécification

a.appliqué à : acier froid au carbone

qualité b.material : bobines d'acier de première classe de la norme internationale

c. résistance à la traction : δb≤450Mpa

d.épaisseur : 2 mm

e.largeur ：750（Max）

f. ID de bobine : φ508

g.coil OD：φ1400mm（Max）

h.poids ：6T（Max）

i.diamètre des rouleaux de nivellement : φ50

j.distance des rouleaux de nivellement：54

k.matériau du rouleau de nivellement : GCr15, dureté : HRC55-60

l. poids total des machines : environ 30 T

2. Paramètres du produit fini ：

a. Tolérance diagonale : ≤ ± 2 mm/2 000 mm.

tolérance de longueur : ≤ ± 1 mm/2 000 mm

3.autres paramètres：

un. puissance : 380V/50Hz/3Ph

b. vitesse de ligne : 0-50 m/min

c. capacité : environ 22,5 Kw

d. Superficie de toute la ligne de production (environ) 18 m (L) X3 m (W)

 Appareils composés

■voiture à bobine d'entrée hydraulique

■dérouleur hydraulique

■machine de pré-nivellement quadruple

■Boucle

■dispositif de guidage latéral

■ Machine de redressage de précision servo

■couteau

■ table de transport

■table élévatrice hydraulique

■ dispositif d'empilage simple

■voiture à bobine manuelle

■système hydraulique

■système électrique
