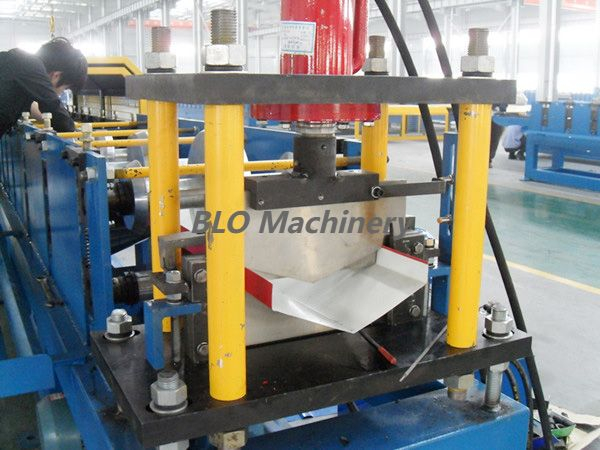

Maszyna do formowania rolek kalenicowych

Maszyna do formowania rolek dachowych to ciągły system formowania na zimno, który automatycznie kształtuje płaskie metalowe zwoje w długie, spójne nakładki kalenicowe. Kalenica to końcowy element przykrywający, instalowany wzdłuż szczytu (kalenicy) pochyłego dachu. Jego podstawowe funkcje to:

Zabezpiecz kalenicę przed warunkami atmosferycznymi, uszczelniając szczelinę pomiędzy dwiema przeciwległymi płaszczyznami dachu.

Zapewnij wentylację (w wielu projektach), aby umożliwić ucieczkę gorącego, wilgotnego powietrza ze strychu.

Zapewnij wykończoną estetykę, która uzupełnia profil i styl dachu.



Kluczowe elementy technologiczne i ich funkcje

Maszyna jest skoordynowanym systemem stanowisk. Oto zestawienie od początku do końca:

1. Rozwijarka / rozwijarka:

Technologia: Wytrzymałe wrzeciono z hamulcem naciągowym. Może być ręczny (wspornik) lub napędzany silnikiem w przypadku cięższych cewek.

Funkcja: Do przytrzymywania i stałego podawania dużej metalowej cewki do maszyny bez tworzenia luzu lub nadmiernego naprężenia.

2. Prowadnica podawania i spłaszczacz:

Technologia: Seria precyzyjnych rolek, które korygują krzywiznę cewki lub „pamięć” przed nawinięciem.

Funkcja: Zapewnia idealnie płaskie i wyrównane wejście metalu do sekcji formującej, co ma kluczowe znaczenie dla symetrycznego produktu końcowego i stabilnej pracy maszyny.

3. Stanowisko do wstępnego wykrawania/nacinania (opcjonalne, ale powszechne):

Technologia: Zsynchronizowana jednostka wykrawająca pneumatyczna lub napędzana serwo.

Funkcja: Do wycinania otworów wentylacyjnych, otworów prowadzących na śruby lub tworzenia specjalnych nacięć, zanim metal uzyska ostateczny kształt. Jest to znacznie łatwiejsze i dokładniejsze niż wykrawanie po formowaniu.



4. Stacja formowania rolek (technologia podstawowa):

Technologia: Seria stojaków tandemowych, każdy zawierający zestaw precyzyjnie obrobionych, hartowanych stalowych rolek. Każdy stojak wykonuje przyrostowe, stopniowe zgięcie.

Funkcja: Stopniowe kształtowanie płaskiej blachy w złożony profil kalenicy poprzez serię 10-20 etapów formowania. Konstrukcja rolek („oprzyrządowanie”) jest specyficzna dla profilu czapki kalenicy (np. standardowa, wentylowana, rolka biodrowa).

5. Układ napędowy:

Technologia: Silnik elektryczny (często z napędem o zmiennej częstotliwości - VFD) połączony z wałami rolek głównych za pomocą przekładni, łańcuchów lub pasków rozrządu.

Funkcja: Zapewnia moc ciągłego przeciągania metalu przez wszystkie stacje formujące.

6. Stanowisko do profilowania / gięcia po formowaniu:

Technologia: Dodatkowe stanowiska formujące lub specjalistyczne zespoły gnące po ukształtowaniu profilu głównego.

Funkcja: Do tworzenia końcowych „nog” lub zagięć, które umożliwiają zaciśnięcie kalenicy lub jej prawidłowe osadzenie na panelach dachowych. W tym miejscu ustalana jest ostateczna geometria.

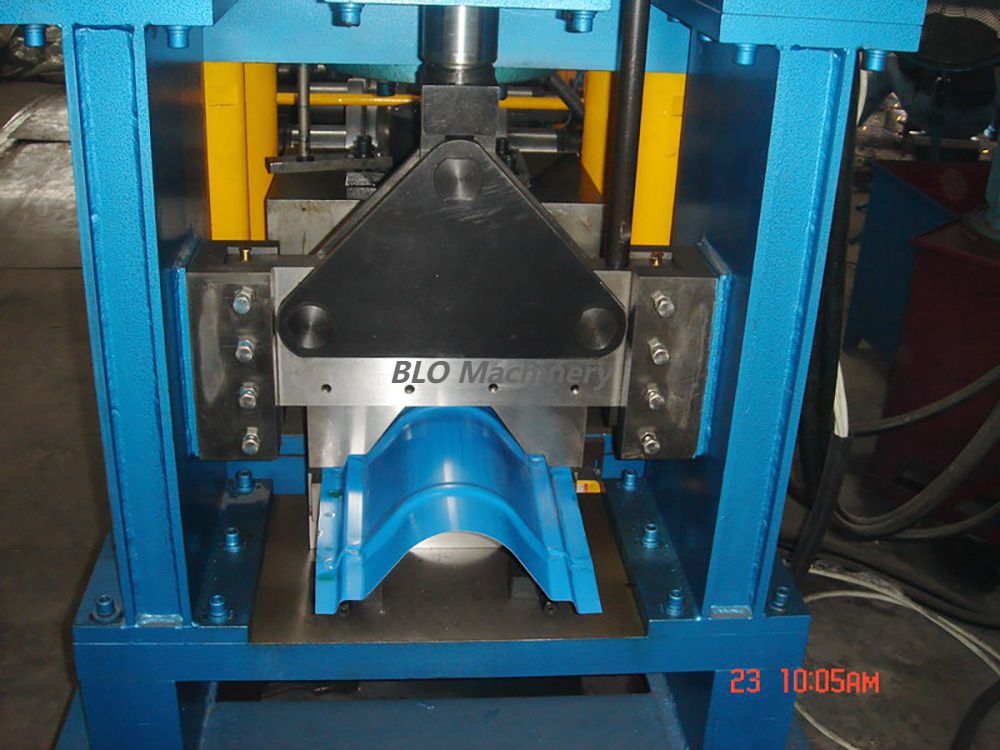

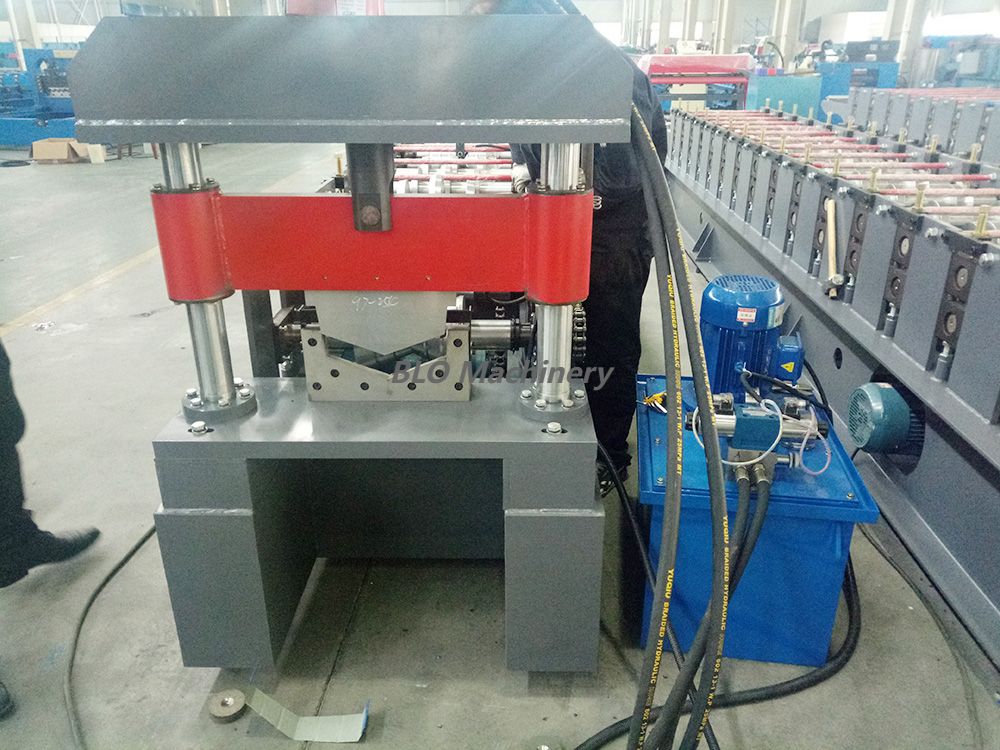

7. Mechanizm tnący:

Technologia: Prawie uniwersalny system Flying Cut-Off.

Głowica tnąca napędzana hydraulicznie lub serwo porusza się synchronicznie z ruchomą pokrywą kalenicy.

Zaciska się na nasadce, wykonuje czyste cięcie (za pomocą piły tarczowej lub nożyc) i powraca do pozycji wyjściowej.

Funkcja: Do cięcia ciągłego kalenicy na zadaną długość bez zatrzymywania maszyny, zapewniając wysoką wydajność i koniec bez zadziorów.



8. System sterowania i interfejs HMI:

Technologia: Programowalny sterownik logiczny (PLC) i ekran dotykowy interfejsu człowiek-maszyna (HMI).

Funkcja: mózg maszyny. Operator wprowadza długość, ilość i rozstaw otworów. Sterownik PLC steruje rozwijarką, silnikiem napędowym, jednostką wykrawającą i odcięciem w locie z niezwykłą precyzją.



9. Tabela wyników i wsparcie:

Technologia: Szereg swobodnie toczących się rolek transportowych lub rama nośna.

Funkcja: Do chwytania i podtrzymywania gotowych kalenic podczas ich wychodzenia, zapobiegając deformacji lub zarysowaniom.

Podsumowując, maszyna do formowania rolek dachowych to wyrafinowana technologia produkcyjna, która wykorzystuje precyzyjną mechanikę, automatyzację i inteligentne sterowanie, aby przekształcić podstawowy zwój metalu w krytyczny, wysokiej jakości element pokrycia dachowego z niezwykłą wydajnością.
