Roof Ridge Cap Roll Forming Machine je kontinuální systém tvarování za studena, který automaticky tvaruje ploché kovové svitky do dlouhých, konzistentních hřebenových čepiček. Hřebenová krytka je poslední, krycí díl instalovaný podél vrcholu (hřebenu) šikmé střechy. Jeho primární funkce jsou:
Hřeben odolává povětrnostním vlivům utěsněním mezery mezi dvěma protilehlými střešními rovinami.
Zajistěte ventilaci (v mnoha provedeních), aby mohl horký a vlhký vzduch unikat z podkroví.
Poskytněte finální estetiku, která doplňuje profil a styl střechy.
Stroj je koordinovaný systém stanic. Zde je rozpis od začátku do konce:
1. Odvíječ / odvíječ:
Technologie: Odolné vřeteno s napínací brzdou. Může být ruční (konzolový) nebo motorový pro těžší cívky.
Funkce: Držet a stabilně zasouvat velkou kovovou cívku do stroje bez vytváření prověšení nebo nadměrného napětí.
2. Podavač a nastavovač:
Technologie: Řada přesných válečků, které opravují jakékoli zakřivení cívky nebo 'paměť' před navinutím.
Funkce: Zajišťuje, že kov vstupuje do tvářecí sekce dokonale plochý a vyrovnaný, což je rozhodující pro symetrický finální produkt a stabilní provoz stroje.
3. Předděrovací / vyřezávací stanice (volitelné, ale běžné):
Technologie: Synchronizovaná pneumatická nebo servopoháněná děrovací jednotka.
Funkce: Pro děrování větracích otvorů, vodicích otvorů pro šrouby nebo vytváření speciálních zářezů před tím, než je kov vytvarován do konečného tvaru. To je mnohem snazší a přesnější než post-forming děrování.
4. Stanice pro tváření válců (hlavní technologie):
Technologie: Řada tandemových stojanů, z nichž každý obsahuje sadu přesně obrobených tvrzených ocelových válečků. Každý stojan provádí postupný, postupný ohyb.
Funkce: Progresivní tvarování plochého plechu do komplexního profilu hřebenové čepice prostřednictvím série 10-20 tvarovacích fází. Konstrukce válečku ('nástroje') je specifická pro profil hřebene (např. standardní, Vented, Hip Roll).
5. Pohonný systém:
Technologie: Elektromotor (často s pohonem s proměnnou frekvencí - VFD) připojený k hřídelům hlavních válečků přes ozubená kola, řetězy nebo rozvodové řemeny.
Funkce: Poskytuje sílu konzistentně protahovat kov všemi tvářecími stanicemi.
6. Stanice profilování/ohýbání po tvarování:
Technologie: Další tvářecí stanice nebo specializované ohýbací jednotky po vytvarování hlavního profilu.
Funkce: K vytvoření konečných 'nohy' nebo ohybů, které umožní hřebenu přicvaknout nebo správně sedět na střešních panelech. Zde je uzamčena konečná geometrie.

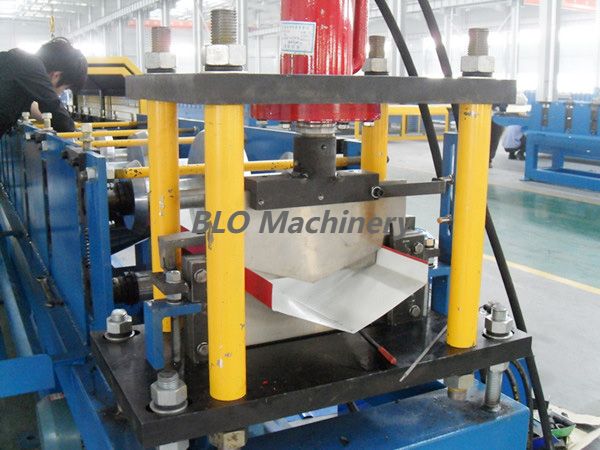

7. Řezací mechanismus:
Technologie: Téměř univerzálně systém Flying Cut-Off.
Hydraulicky nebo servopoháněná řezná hlava se pohybuje synchronně s pohyblivým hřebenovým krytem.
Upne se na uzávěr, provede čistý řez (prostřednictvím kotoučové pily nebo nůžek) a vrátí se do výchozí polohy.
Funkce: Řezání průběžného hřebenu na přednastavené délky bez zastavení stroje, což zajišťuje vysokou účinnost a konec bez otřepů.
8. Řídicí systém a HMI:
Technologie: Programmable Logic Controller (PLC) a dotyková obrazovka rozhraní člověk-stroj (HMI).
Funkce: Mozek stroje. Operátor zadá délku, množství a rozteč otvorů. PLC ovládá odvíječ, hnací motor, děrovací jednotku a letmý řez s extrémní přesností.
9. Výstupní tabulka a podpora:
Technologie: Řada válečků volně se odvalujícího se dopravníku nebo nosného rámu.
Funkce: K zachycení a podepření hotových hřebenových čepiček při jejich výstupu, čímž se zabrání deformaci nebo poškrábání.
Závěrem lze říci, že Roof Ridge Cap Roll Forming Machine je sofistikovaný kus výrobní technologie, který využívá přesnou mechaniku, automatizaci a inteligentní ovládání k přeměně základního svitku kovu na kritický, vysoce kvalitní střešní komponent s pozoruhodnou účinností.
