تدفق العمل:
فك اللفائف ← تشكيل اللفة ← القطع اللاحق ← آلة تكديس تلقائية بسيطة
أ. مواد المعدات الرئيسية
مادة الأسطوانة
فولاذ مطروق عالي الجودة رقم 45، مع موكب يتم التحكم فيه رقميًا، ومغطى بالكروم الصلب.
مادة العمود النشط
الفولاذ المطاوع بالكربون عالي الجودة رقم 45، والذي يمكنه تحسين الميزة الميكانيكية المتكاملة للعمود
العناصر الكهربائية
لوحة التحكم PLC، محول الطاقة مستورد من شركة Siemens الألمانية، شفرة القاطع Cr12 المصنوعة من الصلب مع المعالجة المسقية

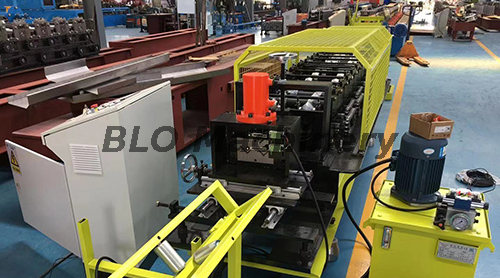

ب. آلة التشكيل الرئيسية:

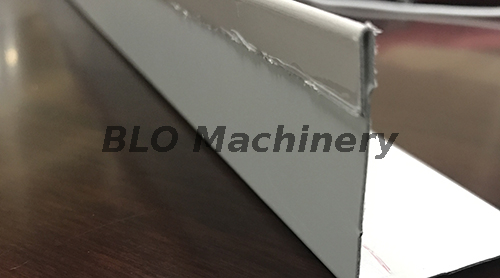

مواصفات المواد لوح فولاذي ملون؛
السُمك: 0.55-0.75 مللي متر سرعة العمل
10.0 ～ 12.0 م/دقيقة. (المسافة العقدية عند 250 مم)
تسامح القطع ± ± 2.5 مم (الطول ≥ 5000 مم)
± ± 3 مم (5000 مم < الطول ≥ 10000 مم) متطلبات الطاقة قوة المحرك الرئيسي: 4Kw
قوة المحطة الهيدروليكية: 3KW
Uncoiler ماكس. السعة: 3T العرض: 600 مم
الأسطوانة الرئيسية الكمية 11 تقف خامًا مزدوجًا نوع القطع تشكيل لفة وقطع ما بعد
أبعاد الماكينة حوالي 5500 × 500 × 1200 مم
ج. المكون والوظيفة
معدات تغذية الملفات تتكون من وحدة تفكيك اللفائف بسعة 3 طن وقاعدتها. يتم تغذية الصفائح الفولاذية يدويًا إلى معدات التوجيه تحت وظيفة الاحتكاك والجر
المعدات التوجيهية
اعتماد شريط التوجيه والكتلة المنزلقة للتحكم في عرض وموضع الصفائح الفولاذية. يتم توجيه الملف إلى الموضع الصحيح وتمريره إلى معدات تشكيل اللف.
ناقل الحركة الرئيسي ينقل قوة المحرك الرئيسي إلى البكرات من خلال السلاسل والعجلات المسننة، وكذلك ينقل صفيحة الملف.
نظام تشكيل لفة
يتم لحام الإطار الرئيسي للآلة بشكل منفصل ويتم توصيل الجدار الخارجي عن طريق المسمار بعد أن يتم تفجيره على السطح. تكون البكرات مطلية بالكروم بعد أن تكون
تشكيله بواسطة أداة الآلة الدقيقة.

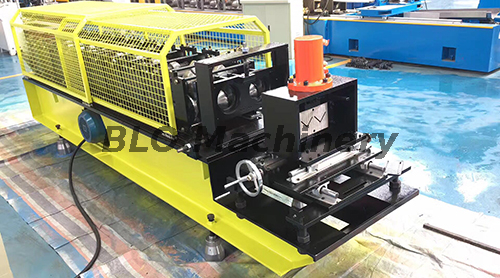

معدات ما بعد القطع
يمكن للمشتري ضبط الطول والكتل من خلال لوحة التحكم، وعند الوصول إلى الطول المحدد، ستقوم الآلة بقطع اللوحة تلقائيًا. يتم الانتهاء من القطع تحت قوة المحطة الهيدروليكية التي تضمن دقة القطع.
المحطة الهيدروليكية
يزود الطاقة الأولية للقاطع من خلال خزان زيت مغلق. يتم إيقاف تشغيله دون قطع، مما يمكن أن يوفر الطاقة.
