Flujo de trabajo:
Desenrollado → Perfilado → Postcorte → Apilador automático simple
A.Material del equipo principal
Material del rodillo
Acero forjado de alta calidad No.45, con procesión controlada digitalmente, revestido con cromo duro.
Material del eje activo
Acero forjado al carbono No.45 de alta calidad, que puede mejorar la característica mecánica integrada del eje.
Elementos electricos
Panel de control PLC, transductor importado de Siemens de Alemania Cuchilla de corte de acero para molde Cr12 con tratamiento templado
B.Máquina formadora principal:
Material Especificaciones Color hoja de acero;
Espesor: 0,55-0,75 mm Velocidad de trabajo
10,0 ～ 12,0 m/min. (distancia nodal a 250 mm)
Tolerancia de corte ≤±2,5 mm (longitud≤ 5000 mm)
≤±3 mm (5000 mm < longitud ≤ 10000 mm) Requisitos de energía Potencia del motor principal: 4 Kw
Potencia de la estación hidráulica: 3Kw
Desenrollador Máx. Capacidad: 3T ancho: 600 mm
Rodillo principal cant. 11 soportes doble bruto Tipo de corte Rollo formado y postcorte
Dimensión de la máquina aproximadamente 5500 × 500 × 1200 mm
C.Componente y función

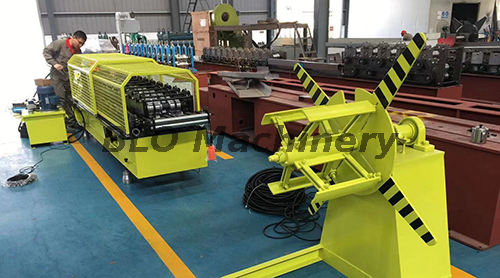

Equipo de Alimentación de Bobinas Consta de un desenrollador con capacidad de 3T y su base. La chapa de acero se alimenta manualmente al equipo de guía bajo la función de fricción y tracción.
Equipo de guía
Adoptando una barra guía y un bloque deslizante para controlar el ancho y la posición de la chapa de acero. La bobina se guía a la posición correcta y se pasa al equipo de perfilado.
Transmisión del bastidor principal Transfiera la potencia del motor principal a los rodillos a través de cadenas y ruedas dentadas, y también transfiera la lámina de la bobina.
Sistema de perfilado
El bastidor principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillo después de haber sido granallada en la superficie. Los rodillos tienen una superficie cromada después de ser
mecanizado por la máquina herramienta exacta.
Equipos de poscorte
El comprador puede configurar la longitud y los bloques a través del panel de control; cuando alcance la longitud establecida, la máquina cortará el panel automáticamente. El corte se realiza gracias a la potencia de una estación hidráulica que garantiza la precisión del corte.
Estación Hidráulica
Suministra la energía inicial al cortador a través de un tanque de aceite cerrado. Se apaga sin cortar, lo que puede ahorrar energía.
