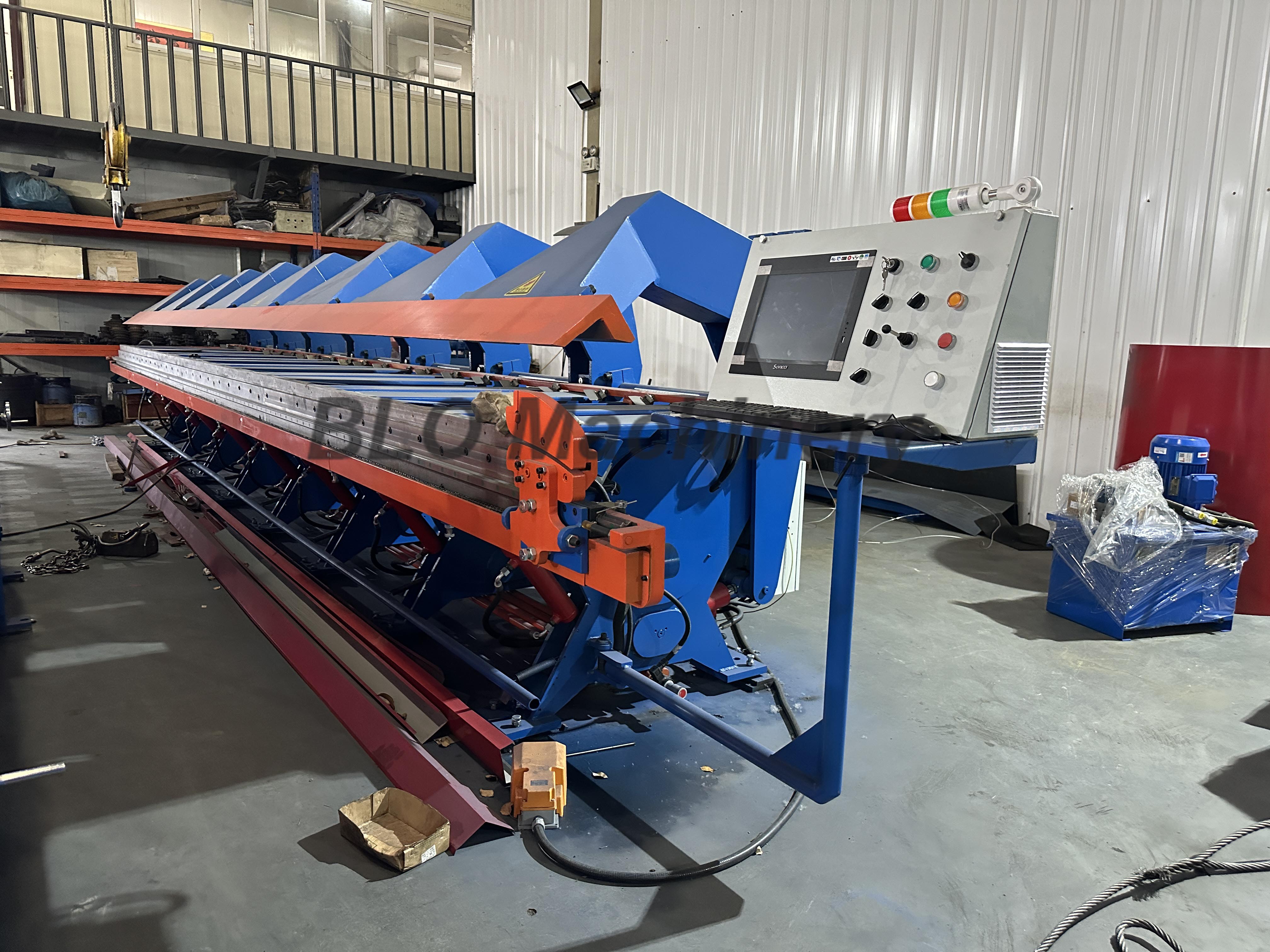

Solution technique de la machine de pliage CNC

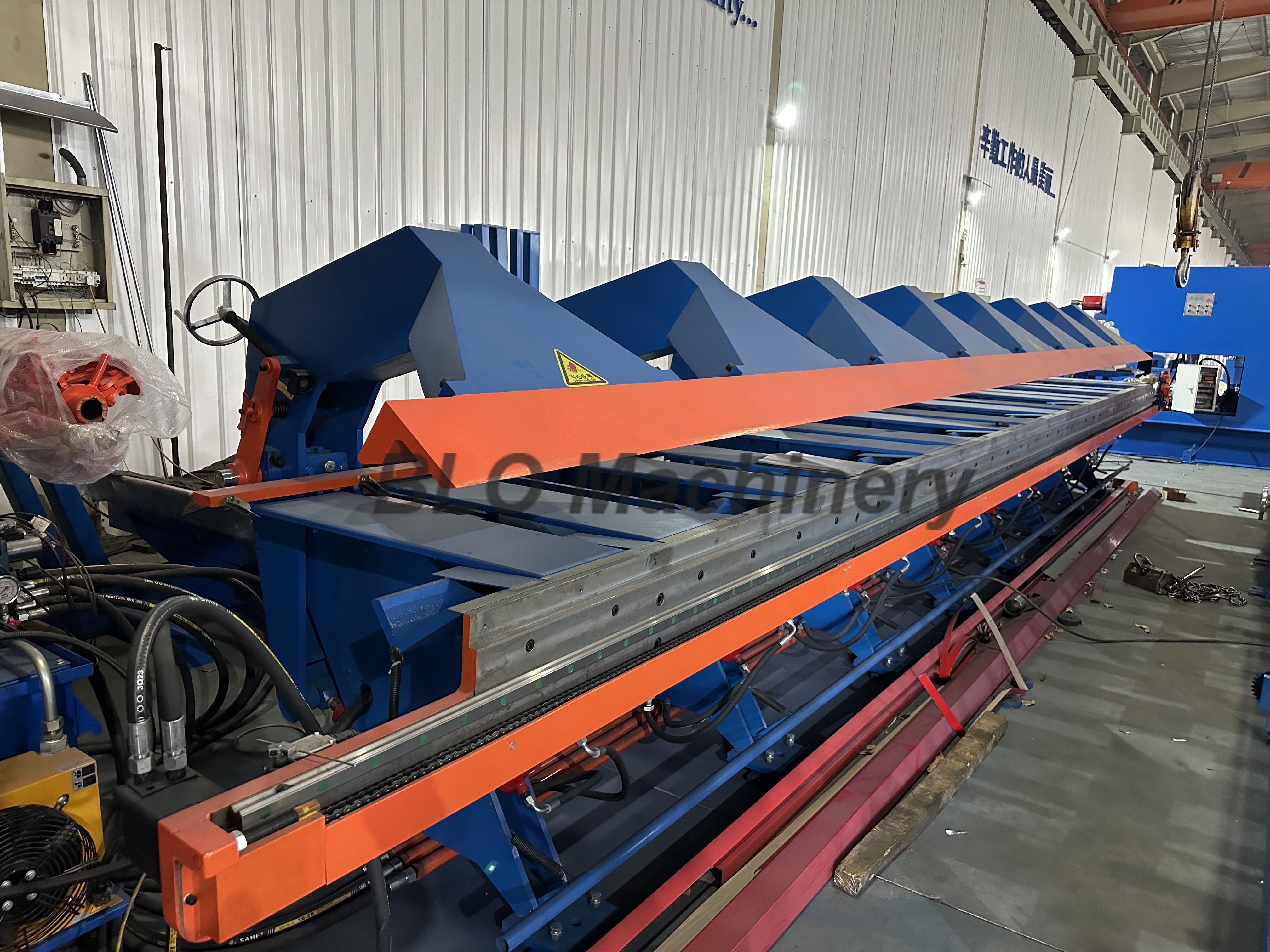

Présentation de la machine pliante i.CNC
Le multi-angle La machine de pliage CNC est un équipement spécial conçu pour l'industrie du traitement de la feuille en métaux. Il convient aux crêtes, avant-toits, ouvertures de porte, fenêtres, terrasses et autres bordures dans les bâtiments de la structure en acier, ainsi que le pliage de divers composants tels que la coupe des bords et l'enveloppement d'angle. Il peut également être utilisé pour le pliage des feuilles de métal dans d'autres industries. Cette machine a les caractéristiques suivantes:
Les pinces supérieures et inférieures sont entraînées par hydrauliquement pour serrer la plaque; Le mécanisme de charnière parallélogramme unique réalise le tournant de la plaque pour plier la plaque, et l'angle de pliage maximal peut atteindre 125 ° (l'angle minimum de la pièce est de 55 °), sans l'utilisation de moules, et la pince peut être utilisée pour une pressage à 180 °.
Il peut compléter le cycle de travail automatique du positionnement, du serrage, du pliage et de la relaxation, et peut également fonctionner manuellement.
Le système de contrôle numérique CNC contrôle le mécanisme de positionnement de l'arrêt arrière pour obtenir un positionnement précis de la plaque.
Le logiciel de contrôle dédié est utilisé pour réaliser les fonctions de la programmation de dialogue Human-Computer, la surveillance en temps réel du travail et le contrôle du plan de production.
La compensation de pression et le système hydraulique de détection de charge sont adoptés.
Il présente les avantages d'une structure nouvelle et unique et d'un poids léger.
La machine est équipée d'une tête de coupe longitudinale, qui peut diviser la plaque en bandes de n'importe quelle largeur.
II.MAIN TECHNIQUE MAINT
1 、 Épaisseur de pliage maximum 1,2 mm Feuille en acier （Fonctionnement du rendement≤250 MPa）
2,0 mm feuille en aluminium molle
0,8 mm en acier inoxydable
2 、 Longueur de pliage max 800 mm
3 、 Angle de pliage max 125 °
4 、
Profondeur de gorge 800 mm 5 、
Épaisseur de piétinement 1,0 mm en acier （Fonctionnement thickness＜1.2mm)
20 mm ( sheet thickness≥1.2mm)
7、Cycle time max folding about 12 seconds
8、Slitting speed approximately 0.8m/s
9、Net Weight 5400kg
10、Overall dimensions (L × W × H) 9395×1742×1375mm
Iii. Description de la fonction de fonctionnalité
La machine de pliage CNC multi-angle est un appareil développé pour l'industrie de la structure en acier pour plier les parties de diverses variétés, petits lots, plaques minces et plaques longues, et il a des fonctions uniques.
1. Méthode de pliage
Les machines de pliage générales utilisent les matrices supérieures et inférieures pour plier la feuille pour obtenir l'angle de pliage. En raison de la limitation de la matrice, ils ne peuvent généralement se plier à un angle de 0 ~ 90º (angle de la pièce 180º ~ 90º). La machine de pliage multi-angle utilise des pinces supérieures et inférieures à entraînement hydraulique pour serrer la feuille, et un mécanisme de charnière de parallélogramme unique pour obtenir la plaque tournant pour plier la feuille. L'adoption de la nouvelle méthode de pliage développe la plage de traitement de la machine et peut atteindre le pliage à n'importe quel angle de 0 ~ 125 ° (angle de la pièce 180 ° ~ 55 °) sans l'utilisation de matrices et peut utiliser des pinces supérieures et inférieures pour effectuer un pliage de 180 °.
2. Système de contrôle spécial et logiciel d'application
La machine de pliage CNC à angle multi-angles adopte un système de contrôle CNC avancé, qui fournit une interface de dialogue de machine humaine pour l'opérateur. Lors de la programmation, vous n'avez besoin que de saisir la longueur et l'angle de chaque côté en fonction de la forme de la pièce et spécifiez la séquence de flexion. Le logiciel calculera automatiquement la distance entre le point de flexion et le point de positionnement et contrôlera le périphérique d'arrêt arrière pour être en place sans aucun calcul manuel. Le système peut réaliser une surveillance dynamique de la situation de travail. L'opérateur peut observer très intuitivement la situation de travail de la machine et émettre des instructions pertinentes pour faciliter le fonctionnement sûr et correct de la machine. Le système a une fonction de planification de la production. L'opérateur peut préparer un plan de production à l'avance et la machine terminera l'élément par article en fonction du plan. L'utilisation de ce système a amélioré le niveau d'automatisation de la production et l'efficacité de production de la machine.
3. Caractéristiques de sécurité des machines
La machine à flexion multi-angles possède des dispositifs de sécurité et de manipulation d'urgence uniques.
a) Crampage à deux positions à deux positions: Pour appuyer sur la pince vers le bas, l'interrupteur du pied et le joystick doivent être utilisés en même temps. Libérez l'interrupteur de pied ou utilisez la pince pendant le processus de pressage de la pince pour arrêter le mouvement. Lorsque la pince est à environ 12 mm de toute la course de serrage, la pince s'arrête. La pédale de pied et le joystick doivent être libérées puis pressées à nouveau.
b) Fonction de libération de pédale d'arrêt d'urgence. Il y a une pédale qui passe à travers la machine devant la machine, ce qui est facile à toucher à l'opérateur. Quel que soit l'état d'inchats ou automatique, une fois la pédale de pied touchée, la pince supérieure augmentera immédiatement 50 mm en premier. S'il est touché pendant plus de 3 secondes, la station hydraulique sera également fermée.

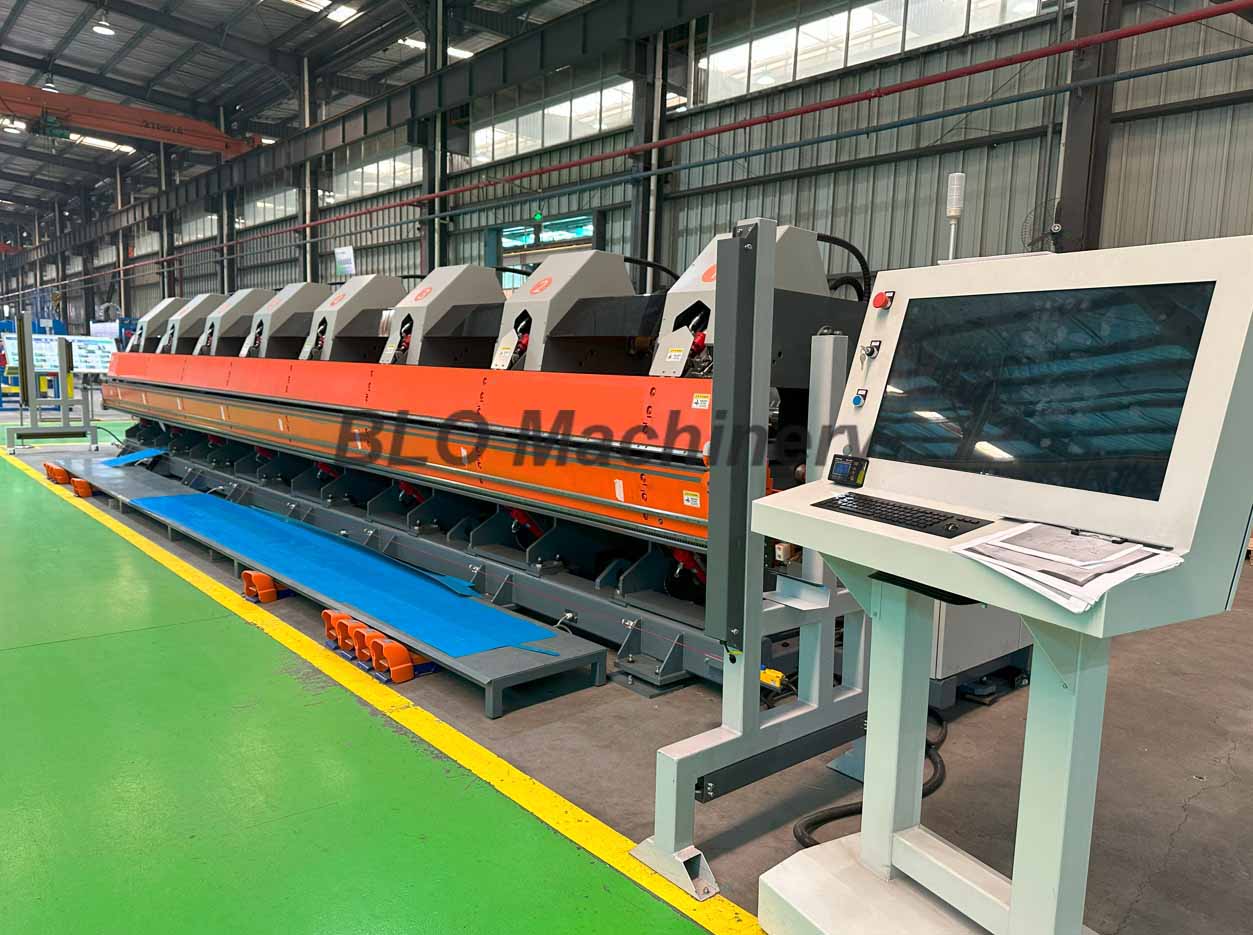

Machine de pliage intelligente CNC bidirectionnelle
Paramètre d'épaisseur de panneau
Non. | Matière première | Pliage (avec faisceau de raidissement) | Pliage (sans faisceau de raidissement) | Rotation |
1. | Feuille en acier à faible teneur en carbone (300MPA) | 1,6 mm | 1,0 mm | 1,6 mm |
2. | Draps en acier inoxydable | 1,2 mm | 1,0 mm | 1,2 mm |
3. | Feuille d'aluminium | 2,0 mm | 1,0 mm | 2,0 mm |
La machine de pliage intelligente Blo Bidirectional est un équipement spécial conçu pour l'industrie du traitement de la tôle. Cet équipement convient à la crête, à la corniche, à la porte, à la fenêtre, aux lambris, ainsi qu'à la flexion et au traitement de divers revêtements et emballage d'angle dans les bâtiments de la structure en acier. Il peut également être utilisé pour plier la tôle dans d'autres industries. Cette machine a les caractéristiques suivantes:
A. Adoptez le mode de flexion supérieur et inférieur à double station.
B. La pince et la table glissante supérieure et inférieure sont entraînées par le cylindre hydraulique et le mécanisme mécanique de l'arbre synchrone pour améliorer la précision de synchronisation.
C. Système hydraulique de fréquence variable à double pompe, avec compensation de pression, système hydraulique à induction de charge. L'ensemble de la machine est économique et efficace, et la puissance de la machine est inférieure à 1 kW.
D. Il peut effectuer automatiquement le cycle de travail du positionnement, du serrage, du pliage, de la relaxation, etc., et peut également fonctionner manuellement.
E. Le serrage arrière adopte un mécanisme de serrage multi-servomage flexible, il peut plier la pièce parallèle et la pièce de forme de largeur inégale. Il possède le mécanisme unique de la charnière d'arrêt arrière et peut réaliser trois types de technologies, tels que Push, Clamp et Over Range Blamp.
F. En utilisant un logiciel de contrôle spécial auto-développé, l'interface d'opération est simple et facile à utiliser et peut réaliser la programmation de dialogue d'homme-machine, la surveillance du travail, le contrôle de la planification de la production et d'autres fonctions.
G. Il est équipé d'une tête de coupe longitudinale à haute puissance, et il peut fendre la feuille de n'importe quelle largeur, et le mode de tranche permet de programmer rapidement et d'exécuter les exigences de couliller par lots.
H.La position de la mâchoire supérieure peut être ajustée automatiquement en fonction de la plaque mince et épaisse et de l'angle de pliage.
I. Il adopte le mécanisme de pliage et de rotation à double charnière et augmente la rigidité du mécanisme de pliage pour s'adapter au pliage de la plaque épaisse.
J. Le mécanisme de glissement de la plaque de pliage adopte le système de lubrification automatique.
K. Plaque de coupe de pince remplaçable, soutenez la personnalisation des clients.
L. Securater la déviation du bras de serrage et réglage vers l'arrière.
M. Poutre de renforcement pliant détachable pour les plaques épaisses pliantes.
N. avec 'Step ' et 'Sélection du mode continu '.
O. 2 pédales de pied d'opérateur avec sélection de clés.
P. équipé de mesures de protection à haute sensibilité multidirectionnelles à haute sensibilité, le rideau de lumière à trois direction standard et la protection laser anti-pinch.
